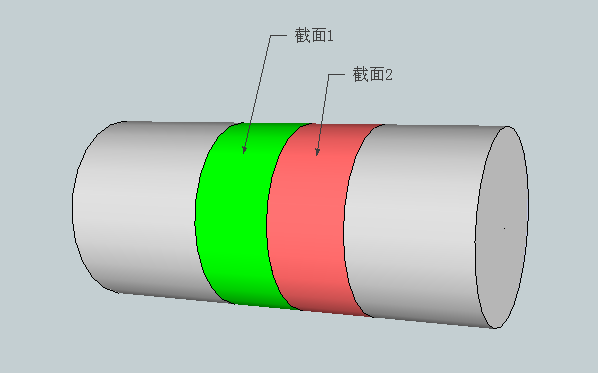

1、主軸截面1上的探頭配置
截面1上共放置3個探頭調節架，相隔120°，每個調節架上配置2通道組合的超聲線聚焦縱向探頭，順時針?lè)较驒z測鋼管縱向缺陷。
檢測缺陷：順時針?lè)较驒z測鋼管內外縱向缺陷。
中心頻率：5.0MHz±10%
耦合方式：水浸法
數量：3組探頭，每組包含2個晶片，這3組探頭平均分布在工件的圓周方向，間隔120°，處在同一個截面上。共6個通道水浸探頭。
2、主軸截面2上的探頭配置
截面2上共放置3個探頭調節架，相隔120°，每個調節架上配置一個2通道組合的超聲線聚焦縱向探頭，逆時針?lè)较驒z測鋼管縱向缺陷。
檢測缺陷：逆時針?lè)较驒z測鋼管內外縱向缺陷。
3、中心頻率：5.0MHz±10%
4、耦合方式：水浸法
5、數量：3組探頭，每組包含2個晶片，這2組探頭平均分布在工件的圓周方向，間隔120°，處在同一個截面上。共6個通道水浸探頭。
缺陷檢測標準
超聲波鋼管內外縱橫向缺陷檢測:GB/T5777-2008 L2(C5)標準
